Vodotok LVR 5-5-V (IE3, SKF) — поверхностный вертикальный многоступенчатый центробежный насос для технологической подачи пресной чистой воды и подходящих жидкостей с аналогичными свойствами. Руководство серии рассматривает применение в системах повышения давления, фильтрации, водоподготовки, ирригации и вспомогательном оборудовании. Оно прямо исключает питьевое водоснабжение. До подбора нужно сопоставить состав жидкости и задачу с разрешённым назначением, даже если насос используется на водной линии.

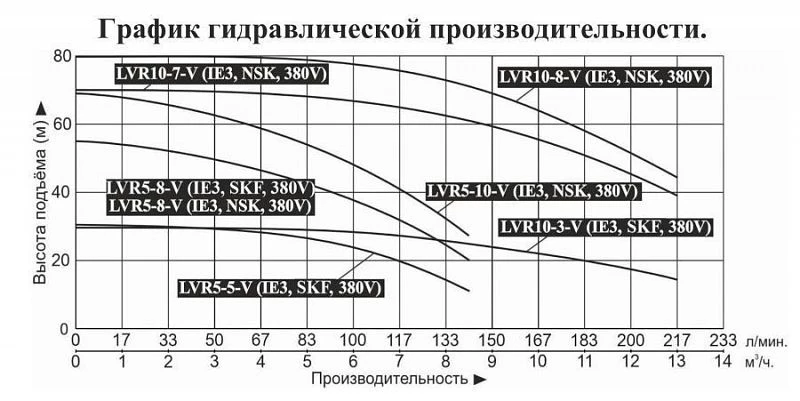

В насосной части последовательно установлены пять рабочих колёс. Камера и колёса изготовлены из нержавеющей стали, обмотка статора — из меди. Несколько ступеней работают совместно, поэтому для выбора важна характеристика всего исполнения LVR5-5-V, а не только мощность двигателя или число колёс. На исходном графике есть отдельная кривая LVR5-5-V (IE3, SKF, 380V). Кривые других моделей на том же листе нельзя использовать как характеристику этого насоса.
Карточка поставщика указывает максимальную подачу 8,5 м³/ч и номинальную 5 м³/ч. В модельной таблице руководства эти расходы приведены как 142 и 83 л/мин — приблизительно 8,52 и 4,98 м³/ч после пересчёта. Разница в последних знаках связана с представлением округлённых величин. Максимальный напор равен 30,5 м, номинальный — 26,5 м. Максимальные подача и напор относятся к разным точкам кривой; их нельзя объединять в один обещанный режим работы.
Для проектирования линии учитывают перепад высот, сопротивление труб, фильтров и арматуры, а также требуемое давление у потребителя. Руководство рекомендует выбирать рабочий режим в центральной области гидравлического графика. Поэтому запас по мощности сам по себе не гарантирует подходящий режим. Диаметр входного и выходного присоединений у этой модели составляет 1¼ дюйма; параметры ответных соединений и фактические установочные размеры нужно сверить перед монтажом.
Потребляемая мощность P1 — 910 Вт, полезная P2 — 750 Вт. Питание трёхфазное, 380 В, 50 Гц. В руководстве приведены приблизительные токи: рабочий 1,8 А и пусковой 9 А. Класс защиты двигателя — IP55, изоляции — F. Эти характеристики не разрешают погружать поверхностный насос в воду. Выбор схемы подключения, защитных устройств и проверку направления вращения выполняют по руководству с участием квалифицированного специалиста.
В таблице указаны предельная температура жидкости до 120 °C и номинальный диапазон от 0 до 70 °C; эти режимы нужно различать. Максимальная температура окружающего воздуха — 40 °C, допустимый pH — 5–9. Числа для частиц составляют 0,2 мм и 0,1 %, однако назначение в руководстве требует чистую среду без твёрдых частиц и волокон. Насос не следует подбирать для абразивной суспензии. Солёные, агрессивные, горючие и взрывоопасные жидкости также исключены.

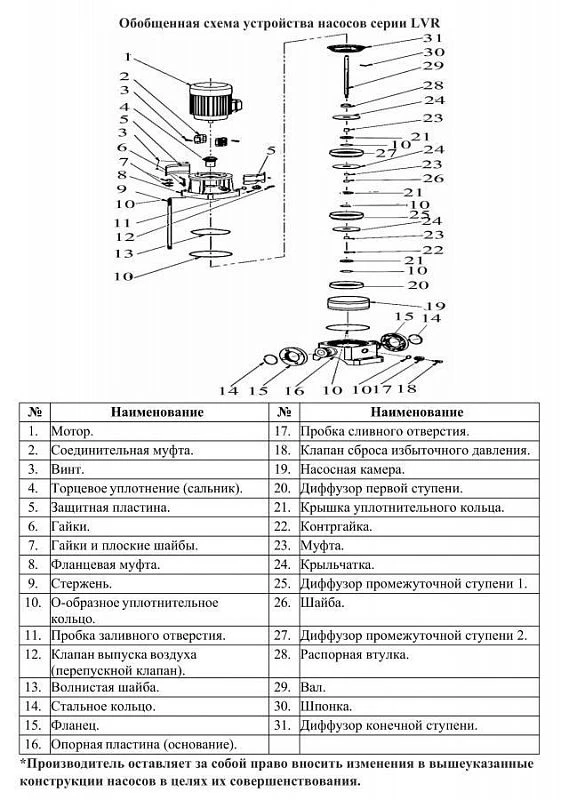

Артикул Металл-24 — 705437, поставщика — L19107. Инструкция содержит точное исполнение; график и обобщённая схема устройства размещены отдельно. Схема не заменяет монтажный чертёж. В карточке поставщика гарантия указана как 12 месяцев, а в руководстве срок эксплуатации — 24 месяца; условия для поставляемого изделия уточняются. Подтверждённый сертификат модели пока не получен. Цена и поставка — по заявке.
