Пункт мойки колёс — это инженерный комплекс, решающий задачи экологической безопасности на стройплощадках, карьерах и логистических терминалах. Чтобы грамотно выбрать оборудование и организовать его эксплуатацию, важно понимать, как устроена мойка колёс, какие компоненты входят в её состав и какой объём воды она потребляет. В статье разберём техническое устройство пункта мойки колёс, опишем принцип действия, приведём реальный расход воды и дадим рекомендации по обустройству площадки. Компания ООО «Металл-24» с 2010 года проектирует и производит моечные комплексы любой сложности — от мобильных до стационарных автоматических линий серии «Тайфун».
Устройство мойки колёс: детальный разбор компонентов
Техническое устройство пункта мойки колёс включает несколько функциональных подсистем, каждая из которых решает определённую задачу. Рассмотрим конструкцию типовой автоматической мойки колёс.
Несущая конструкция (эстакада или платформа)
Основа мойки колёс — металлическая рама с наклонными въездными рампами. Применяются три типа исполнения: эстакадный (П-образная металлоконструкция грузоподъёмностью до 40 тонн для гружёных самосвалов), платформенный (стальная платформа с решётчатым настилом, под которым размещены форсунки и водосбор) и мобильный (конструкция на колёсном шасси, разворачиваемая без фундамента за 2–3 часа). Несущие элементы изготавливаются из конструкционной стали с горячим цинкованием или многослойным антикоррозийным покрытием.
Насосная станция
Сердце комплекса — насос высокого давления (40–120 бар). В установках ООО «Металл-24» применяются промышленные плунжерные насосы, рассчитанные на длительную непрерывную работу. Для 20 машин в час достаточно насоса 5,5 кВт, для интенсивного трафика 60 машин в час — станция 11–15 кВт с частотным регулированием. Насосная станция размещается в утеплённом всепогодном контейнере, обеспечивающем работу при температурах от −40 до +50 °C.
Система форсунок и коллекторов
Форсунки расположены на боковых и нижних коллекторах. Стандартная схема включает нижние коллекторы с форсунками направленными под углом 45° к протектору, боковые коллекторы для очистки боковин и дисков, а также верхние арки для смыва грязи с арок колёс. Форсунки из нержавеющей стали с сапфировыми вставками: диаметр сопла 1,0–1,5 мм для глинистых грунтов, 0,8–1,0 мм для цементной и угольной пыли.
Система водоподготовки и рециркуляции
Замкнутый водооборот обеспечивает многократное использование воды. Комплекс включает: первичный отстойник со съёмной корзиной для механической очистки, тонкослойный сепаратор для отделения взвесей, механический фильтр и накопительную ёмкость чистой воды. Система рециркуляции позволяет использовать один объём воды в нескольких десятках циклов мойки.
Система автоматики и датчики
Автоматическая мойка колёс управляется контроллером на базе промышленного ПЛК. В состав автоматики входят: индуктивные датчики присутствия автомобиля, датчики уровня в ёмкостях, расходомеры. Дополнительно устанавливается система фотофиксации номерных знаков с архивацией данных для экологической отчётности.
Система обогрева и зимний пакет
Для зимней эксплуатации устройство мойки колёс дополняется саморегулирующимся греющим кабелем вдоль магистралей и коллекторов, термостатом (включение при +3 °C), утеплённым контейнером с конвектором и обогреваемыми пандусами. Зимний пакет гарантирует работу при морозах до −40 °C.

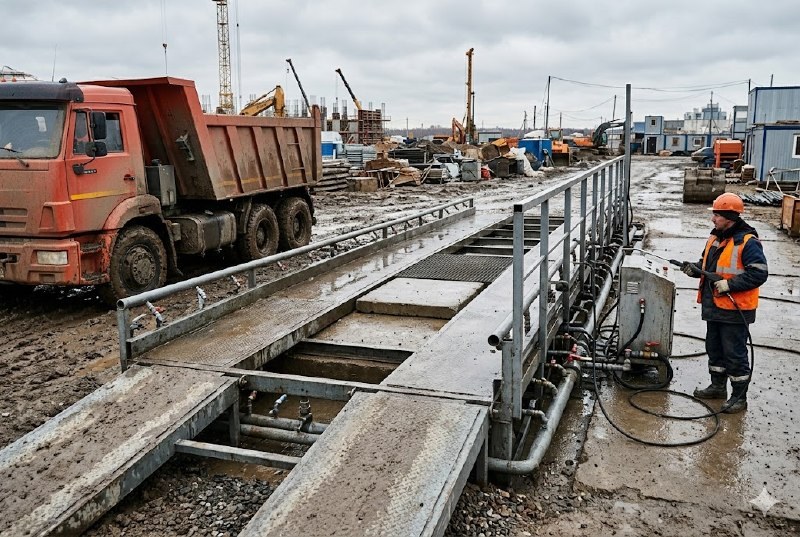

Принцип действия: как работает мойка колёс
Понимание принципа действия помогает правильно организовать логистику на объекте. Рассмотрим полный цикл работы автоматической установки.
Шаг 1. Въезд автомобиля
Грузовой автомобиль заезжает на эстакаду со скоростью 3–5 км/ч. При пересечении луча фотоэлектрического датчика контроллер фиксирует въезд и запускает таймер задержки. Для машин с прицепом алгоритм предусматривает последовательную мойку тягача и прицепа.
Шаг 2. Активация насосной станции
Через 3–5 секунд контроллер подаёт команду на запуск насоса. Двигатель выходит на рабочие обороты за 1,5–2 секунды, давление поднимается до 60–80 бар. Открываются электромагнитные клапаны — вода подаётся на форсунки.
Шаг 3. Первичная очистка — смыв основного слоя грязи
Нижние коллекторы подают воду под давлением до 80 бар. Струи направлены встречно и под углом, создавая гидродинамический клин, отрывающий спрессованный грунт от резины. Длительность — 15–20 секунд; смывается основная масса загрязнений. Вода с грязью стекает через решётчатый настил в приямок-отстойник.
Шаг 4. Финишная обработка
Боковые коллекторы и верхние арки подают воду под давлением 40–50 бар для ополаскивания (10–15 секунд). При использовании моющих реагентов запускается система дозирования — концентрат подаётся в пропорции 1:100.
Шаг 5. Завершение цикла и выезд
Насос отключается, клапаны перекрываются. Загорается зелёный сигнал светофора. Общее время цикла — 30–50 секунд. Грязная вода проходит фильтрацию и возвращается в накопительную ёмкость. Контроллер периодически запускает автоматическую продувку форсунок для предотвращения засорения.
Расход воды: реальные цифры и экология
Мойка колес расход воды — ключевой параметр при выборе оборудования, особенно на объектах с ограниченным водоснабжением.
Без системы рециркуляции (прямоточная схема)
Прямоточная схема потребляет 80–200 литров на автомобиль. При 50 машинах в сутки это 4–10 м³ ежедневно, или 1 000–2 500 м³ в год. Такие объёмы экономически неоправданны, а отведение загрязнённой воды требует согласования с водоканалом.
С замкнутым циклом рециркуляции
Первичная заправка системы — 2–4 м³. Безвозвратные потери: испарение (5–10 л/сутки), унос на колёсах (3–5 л на машину), периодическая замена воды. Суммарный среднесуточный расход — 150–400 литров: в 15–25 раз меньше, чем у прямоточной схемы.
Экологическая эффективность
Замкнутый цикл предотвращает вынос грунта на дороги (требование СП 48.13330.2019 и СанПиН 2.2.3.1384-03), исключает сброс сточных вод в ливневую канализацию. Шлам, накопленный в отстойнике, собирается в герметичные контейнеры и вывозится на полигоны ТБО.

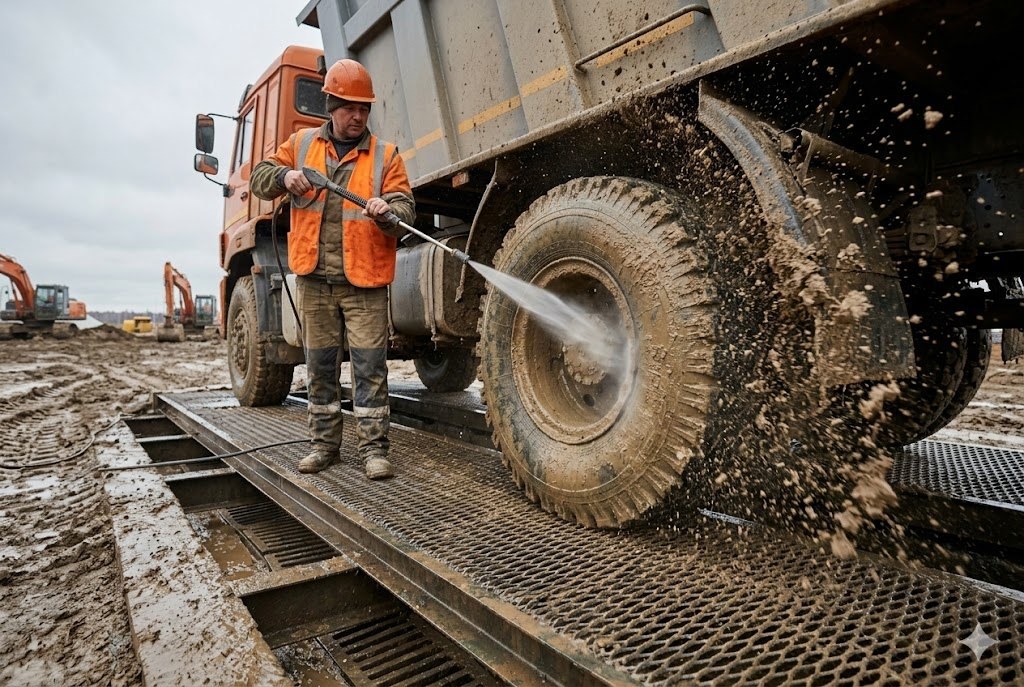

Колесо после мойки: какой результат считается качественным
Колесо после мойки должно соответствовать критериям СП 48.13330.2019: вынос грунта на дороги общего пользования не допускается. Протектор, боковины и диски не должны оставлять видимых загрязнений на асфальте.
Визуальные критерии чистоты
Признаки качественно вымытого колеса: протектор очищен на глубину рисунка, боковины свободны от спрессованного слоя грязи, диски без грязевых подтёков, элементы подвески не удерживают крупных фрагментов. На сухом асфальте — отсутствие следов; на влажном — допустима тонкая водяная плёнка без взвешенных частиц.
Факторы, влияющие на качество очистки
Эффективность мойки зависит от трёх групп факторов. Оборудование: давление 60–80 бар, угол атаки струи 30–45°, время цикла не менее 25 секунд. Загрязнения: сухие пески отмываются легче; жирная глина и чернозём требуют большего давления; угольная и цементная пыль — добавления ПАВ. Состояние шин: изношенный протектор удерживает больше грязи. Для объективного контроля рекомендуется система фотофиксации на выезде с привязкой ко времени и номеру автомобиля.
Обустройство площадки для пункта мойки колёс
Выбор места и подготовка основания
Пункт мойки размещается на выезде с территории, на расстоянии 15–20 м от границы участка и 5 м от КПП. При уклоне — в нижней точке для самотёчного сбора воды. Основание — армированная бетонная плита 200–250 мм на песчано-гравийной подушке (бетон М300) с уклоном 1–2% в сторону отстойника. Для мобильных установок допустимо уплотнённое щебёночное основание.
Водоснабжение, электроснабжение и логистика
Водопроводная магистраль диаметром 25–32 мм для подпитки системы; при отсутствии водопровода — накопительная ёмкость 3–5 м³. Электроснабжение: трёхфазное 380 В, мощность 10–25 кВт, отдельный щит с УЗО. Схема движения односторонняя, ширина подъездных путей от 4,5 м, накопительная полоса 20–30 м, участок твёрдого покрытия 15–20 м после мойки. Освещённость — не менее 50 люкс, знаки безопасности и светофорная сигнализация.
Обслуживание оборудования мойки колёс
Ежесменное обслуживание
Проверка уровня воды и подпитка, визуальный осмотр форсунок (забитые сопла прочищаются иглой из ЗИП), контроль датчиков присутствия и светофора, проверка герметичности гидравлических соединений.
Еженедельное и сезонное обслуживание
Раз в неделю: извлечение корзины со шламом, очистка фильтров, проверка заземления. Сезонно: осенью — тест системы обогрева, замена масла в насосе, антикоррозийная обработка; весной — ревизия дренажной системы и очистка ливневых лотков.
Как заказать мойку колёс у производителя
Купить пункт мойки колёс напрямую у ООО «Металл-24» — значит получить оборудование без посредников, с заводской гарантией и полной технической поддержкой.
Порядок оформления заказа
Позвоните по телефону +7 (495) 777 77 48 или отправьте заявку через сайт. Менеджер уточнит тип объекта, интенсивность движения, тип грунта, наличие водоснабжения и электроснабжения. В течение одного рабочего дня инженерный отдел подготовит коммерческое предложение со спецификацией, схемой размещения и расчётом потребления ресурсов.
Видео работающих установок
Для наглядной демонстрации ООО «Металл-24» предоставляет видео мойки колёс на действующих объектах. Запросить ролики с полным циклом очистки (включая зимнюю эксплуатацию) можно у менеджера по телефону +7 (495) 777 77 48 — это поможет оценить эффективность оборудования до подписания договора.
Доставка, монтаж и гарантия
Срок изготовления — от 10 рабочих дней, доставка автотранспортом по всей РФ. Монтаж и пусконаладка: 2–10 рабочих дней в зависимости от сложности объекта, включая инструктаж персонала. Постгарантийное обслуживание по ежегодному договору. Склад запасных частей в Московской области обеспечивает оперативную замену узлов. Подробнее об оборудовании — в каталоге пунктов мойки колёс.
Заключение
Мойка колёс — сложный инженерный комплекс из несущей конструкции, насосной станции, системы форсунок, блока водоподготовки и автоматики. Понимание устройства и принципа действия позволяет грамотно подобрать модель, обустроить площадку и обеспечить эффективную очистку колёс с минимальным расходом воды. Компания ООО «Металл-24» проектирует и производит мойки колёс любого типа и производительности — от обследования площадки до сдачи комплекса в эксплуатацию. Для консультации, просмотра видео реальной работы или получения коммерческого предложения звоните: +7 (495) 777 77 48 или заполните форму на сайте.
