Организация пункта мойки колёс на строительном объекте, промышленной площадке или в автопарке — задача, требующая не только выбора подходящего оборудования, но и строгого соблюдения нормативной базы. Проектные институты, заказчики строительства и надзорные органы запрашивают полный пакет документов: от расчёта производительности до паспорта изделия и чертежей установки. Компания ООО «Металл-24» как завод-производитель сопровождает каждую единицу оборудования исчерпывающей документацией, соответствующей требованиям СП, ГОСТ и СанПиН. В этой статье разберём нормативную базу, состав документации, порядок расчёта и согласования мойки колёс с контролирующими органами.
Нормативная база: какие документы регулируют устройство мойки колёс
Требования к организации пункта мойки колёс на территории РФ закреплены в системе нормативных документов федерального уровня. Ниже — перечень ключевых актов, на которые ссылаются проектировщики и инспекторы.
СП 48.13330.2019 «Организация строительства»
Основной документ — актуализированная редакция СНиП 12-01-2004. Пункт 6.2.6 прямо устанавливает обязанность устройства пункта очистки или мойки колёс на выезде со стройплощадки. В составе ПОС и ППР должно быть обосновано размещение пункта мойки колёс, указана типовая марка или разработан индивидуальный чертёж. Требование носит императивный характер — без мойки колёс стройплощадка не может быть принята в эксплуатацию.
ГОСТ 12.3.002-2014 «Процессы производственные. Общие требования безопасности»
Межгосударственный стандарт, регламентирующий безопасность производственных процессов. Применительно к мойке колёс — требования к наличию защитных ограждений, знаков безопасности, заземления электроустановок и организации рабочей зоны оператора.
СанПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства»
Санитарные правила, обязывающие генподрядчика предотвращать загрязнение окружающей территории. Содержат прямое указание на необходимость мойки колёс автотранспорта перед выездом на городские магистрали. Основание для составления протоколов Роспотребнадзором при выявлении выноса грязи.
ГОСТ Р 50571.7.702-2013 «Электроустановки низковольтные»
Распространяется на электрооборудование моечных установок, работающих под напряжением до 1000 В. Определяет требования к степени защиты оболочек (не ниже IP54 для зоны мойки), устройству защитного отключения, молниезащите и заземлению. Игнорирование этих норм — прямой путь к предписанию Ростехнадзора об остановке оборудования.
СП 32.13330.2018 «Канализация. Наружные сети и сооружения»
Регламентирует отведение сточных вод от мойки колёс. Установка с системой оборотного водоснабжения и сбросом осветлённой воды в ливневую канализацию должна быть согласована с водоканалом на основании расчёта концентраций загрязняющих веществ.
Постановление Правительства РФ № 87 от 16.02.2008 «О составе разделов проектной документации»
Раздел «Проект организации строительства» (ПОС) в обязательном порядке содержит стройгенплан с размещением пункта мойки, а раздел «Охрана окружающей среды» (ООС) — мероприятия по предотвращению загрязнения, включая очистку колёс.
Мойка колёс на стройплощадке: специфические требования
Для строительных объектов нормативные требования к мойке колёс дополняются рядом специфических условий, которые проверяет инспектор Ростехнадзора и авторский надзор проектной организации.
- Размещение на выезде. Пункт мойки колёс должен находиться непосредственно перед воротами или шлагбаумом, исключая возможность объезда. Расстояние от поста охраны до мойки — не более 50 метров.
- Твёрдое покрытие. Подъездные пути к мойке и выезд с неё выполняются с твёрдым покрытием (бетон, асфальтобетон, сборные ж/б плиты) на длину не менее 25 метров в обе стороны.
- Водоотведение. Обязательна организация приямка или отстойника для сбора шлама. Сброс неочищенной воды на рельеф запрещён. При отсутствии ливневой канализации применяется замкнутая система оборотного водоснабжения.
- Зимнее исполнение. Для круглогодичной эксплуатации — подогрев воды, теплоизоляция трубопроводов, обогрев форсунок. Рабочий диапазон температур: от –40 °C до +40 °C для объектов в северных регионах.
- Документальное подтверждение. На объекте должны находиться паспорт изделия, сертификат/декларация соответствия и руководство по эксплуатации — инспектор запрашивает их в первую очередь.
Паспорт мойки колёс: состав и назначение
Паспорт мойки колёс — основной эксплуатационный документ, удостоверяющий гарантированные изготовителем параметры и характеристики. Наличие паспорта изделия — обязательное требование ГОСТ 2.601-2019 «ЕСКД. Эксплуатационные документы». Без него оборудование не может быть введено в эксплуатацию, а инспектор Ростехнадзора вправе выдать предписание об остановке.
Стандартный паспорт мойки колёс производства ООО «Металл-24» содержит:
- наименование и заводской номер изделия;
- технические характеристики: габаритные размеры платформы, допустимая нагрузка на ось, пропускная способность, количество форсунок, рабочее давление, потребляемая мощность;
- климатическое исполнение по ГОСТ 15150 (У1, УХЛ1, ХЛ1);
- степень защиты электрооборудования по ГОСТ 14254 (IP);
- комплект поставки с перечнем узлов и агрегатов;
- свидетельство о приёмке ОТК с подписью контролёра;
- гарантийные обязательства (срок определяется договором поставки);
- отметки о консервации и упаковке;
- рекомендации по монтажу и первому пуску.
К паспорту прикладывается декларация о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования» или сертификат соответствия — в зависимости от типа установки. Вся документация передаётся заказчику в бумажном и электронном виде (PDF).

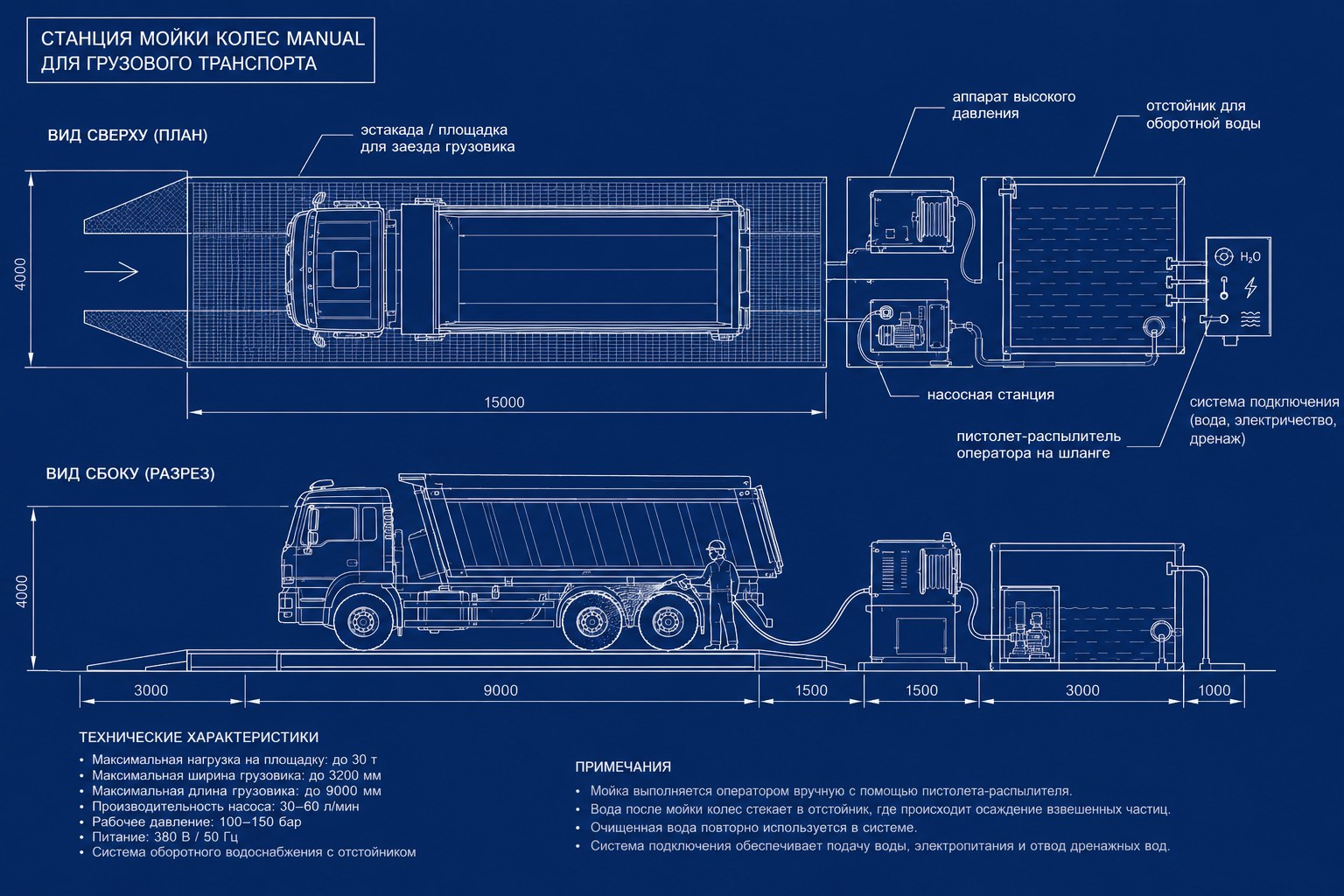

Чертежи и схемы мойки колёс
Чертёж мойки колёс — неотъемлемая часть проектной и эксплуатационной документации. Комплект конструкторской документации (КД) на установку включает:
- Сборочный чертёж (СБ). Общий вид установки с габаритными и присоединительными размерами, необходимый для разработки стройгенплана и привязки к местности.
- Монтажная схема. План размещения оборудования на площадке с точками подключения к водоснабжению, электроснабжению и канализации. Содержит разбивочные оси и высотные отметки.
- Схема гидравлическая принципиальная (Г3). Движение воды по контуру: от забора из отстойника через насос и фильтры к форсункам и обратно. Ключевой документ при пусконаладке.
- Схема электрическая принципиальная (Э3). Коммутация шкафа управления, подключение насосов, датчиков, системы подогрева. Необходима электромонтажной бригаде.
- Фундаментный чертёж. Для заглублённых моделей: привязка анкерных болтов, габариты котлована, армирование бетонной подготовки.
ООО «Металл-24» предоставляет полный комплект чертежей в форматах DWG/DXF и PDF, совместимых с AutoCAD, nanoCAD и другими САПР. Для нестандартных объектов выполняется разработка индивидуального проекта с привязкой к конкретному стройгенплану. Типовые чертежи доступны для предварительного ознакомления на стадии согласования заказа. Подробнее об оборудовании — в каталоге пунктов мойки колёс.
Расчёт мойки колёс: методика и ключевые параметры
Расчёт мойки колёс выполняется на этапе проектирования для обоснования выбора модели и режима работы. Методика основана на СП 30.13330.2020 «Внутренний водопровод и канализация зданий» и отраслевых рекомендациях.
- Интенсивность потока автотранспорта (N). Определяется по данным ПОС или технологической карты. Для стройплощадки средний показатель: 10–60 машин в сутки; для крупных инфраструктурных объектов — до 150.
- Расход воды на одну мойку (Q₁). Для установки с ручным пистолетом: 50–80 литров; для автоматической с оборотным водоснабжением: 100–150 литров на первичное заполнение, далее подпитка 10–15% от объёма.
- Суточный расход воды (Qсут = N × Q₁). Пример: 40 машин × 70 л = 2800 литров. С оборотной системой: заполнение 800 л + подпитка ~300 л/сутки.
- Объём отстойника (Vотс). Формула: Vотс = Qсут × kзагр × Tн, где kзагр — коэффициент загрязнённости (0,05–0,15 в зависимости от типа грунта), Tн — периодичность очистки в сутках (рекомендуемая: 2–7).
- Производительность насосной станции (P). Подбирается с запасом 20% от расчётного давления форсунок с учётом гидравлических потерь. Стандартные значения: 40–80 бар при подаче 40–120 л/мин.
- Потребляемая электрическая мощность. Суммируется мощность насосов, компрессора (при пневмоуправлении), системы подогрева (зимнее исполнение) и шкафа автоматики. Диапазон: от 5 до 25 кВт в зависимости от модели.
Итогом расчёта становится обоснование выбора конкретной модели мойки колёс, которое включается в пояснительную записку ПОС. Специалисты ООО «Металл-24» выполняют расчёт бесплатно в рамках подготовки коммерческого предложения — звоните: +7 (495) 777 77 48.
Согласование пункта мойки колёс с надзорными органами
На стадии проектирования
Пункт мойки колёс включается в стройгенплан и раздел ПОС. Проектная организация согласовывает эти разделы с заказчиком и при прохождении государственной экспертизы — с экспертным органом (Главгосэкспертиза или региональная экспертиза). При положительном заключении экспертизы размещение и тип мойки колёс считаются утверждёнными.
На стадии строительства
Перед началом работ заказчик направляет в Ростехнадзор извещение о начале строительства. Инспектор вправе запросить документацию на установленную мойку колёс: паспорт, декларацию соответствия, акт ввода в эксплуатацию, инструктаж персонала. Отсутствие любого из документов — основание для предписания.
Согласование с водоканалом
При сбросе осветлённой воды в централизованную ливневую канализацию требуется договор с водоканалом. К заявке прикладывается протокол анализа сточных вод из отстойника мойки колёс. Типовые ПДК для абонентов: взвешенные вещества — не более 300 мг/л, нефтепродукты — не более 10 мг/л.
Экологический надзор
При сбросе на рельеф или в ливнёвку без очистки наступает ответственность по ст. 8.13 и 8.14 КоАП РФ — санкции до 300 000 рублей для юридических лиц. Система оборотного водоснабжения с замкнутым контуром — единственный способ полностью исключить экологические риски в водоохранных зонах.
Как заказать мойку колёс с полным пакетом документации
Заказ мойки колёс в ООО «Металл-24» организован по принципу «единого окна». Вы получаете не просто металлоконструкцию, а полностью укомплектованное решение, готовое к проверке любого контролирующего органа.
- Заявка. Позвоните по телефону +7 (495) 777 77 48 или заполните форму обратной связи. Сообщите тип объекта, интенсивность движения, климатический регион и особые требования.
- Расчёт и подбор. Инженеры выполняют расчёт мойки колёс и предлагают модель под ваши условия. КП включает спецификацию, чертёж общего вида и цену.
- Заключение договора. Договор поставки со спецификацией и графиком отгрузки. Для бюджетных организаций работаем по 44-ФЗ и 223-ФЗ.
- Производство. Срок изготовления стандартной модели — от 10 рабочих дней.
- Доставка и монтаж. Доставка по всей РФ и странам ЕАЭС. Бригада ООО «Металл-24» выполняет шеф-монтаж и пусконаладку.
- Передача документации. Паспорт изделия, декларация соответствия ТР ТС 010/2011, полный комплект чертежей и схем, руководство по эксплуатации, акт ввода в эксплуатацию.
Каждая единица оборудования проходит приёмку ОТК с записью в паспорте. Мы обеспечиваем соответствие заявленным характеристикам, подтверждённое заводскими испытаниями, и предоставляем техническую поддержку на весь срок эксплуатации.
Заключение
Нормативная база, регулирующая установку и эксплуатацию мойки колёс, обширна и требует профессионального подхода. Незнание требований СП, ГОСТ и СанПиН не освобождает от штрафов, а отсутствие документации грозит предписанием об остановке работ и прямыми убытками. Компания ООО «Металл-24» берёт на себя все вопросы документального сопровождения: от расчёта и чертежей до паспорта и декларации соответствия. Вы получаете не просто оборудование, а юридически безупречное решение для вашего объекта.
Заказать мойку колёс с полным пакетом документации: +7 (495) 777 77 48 или форма обратной связи — инженеры проконсультируют по любым нормативным вопросам. Каталог оборудования: пункты мойки колёс Тайфун.
