Насос вертикальный многоступенчатый ONIS MV 90-6

ONIS MV 90-6 — поверхностный вертикальный многоступенчатый центробежный насос. Руководство рассматривает водоснабжение, повышение давления, водоподготовку, подачу к котлам и полив при соблюдении условий среды. Это несамовсасывающее исполнение: условия входа и заполнение перед пуском входят в расчёт установки.

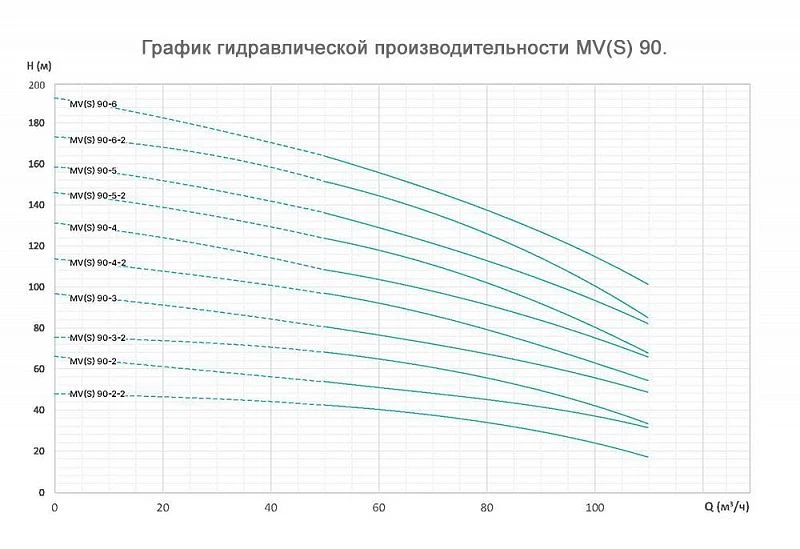

Исполнение 90-6 имеет наиболее высокую кривую напора в приведённой группе MV(S)90. В точке 90 м³/ч таблица даёт 130 м, при 110 м³/ч — 103 м. На графике нулевая подача показана отдельно от табличного диапазона; этот участок не следует считать штатным длительным режимом. Для такой установки рассчитывают давление всей системы и условия на входе, а не ориентируются лишь на мощность 45 кВт.

Подтверждённая рабочая точка: 90 м³/ч при 130 м. В таблице диапазон расхода 50–110 м³/ч: при 50 м³/ч напор 168 м, при 110 м³/ч — 103 м. Карточка источника называет 168 м «максимальным напором», однако это точка при ненулевом расходе; поле максимального напора очищено до уточнения определения. Общий график MV(S)90 содержит отдельную кривую точного исполнения.

У MV основание и фланцы по описанию поставщика чугунные, корпус, вал и колёса — AISI304. Нержавеющий корпус не делает всю проточную часть нержавеющей. Совместимость со средой проверяют также по уплотнениям.

По карточке P2 — 45 кВт, таблица инструкции указывает такую же мощность. Потребляемая P1 отдельно не приведена.

Высота: карточка — 1847 мм, размерB1+B2 в инструкции — 1830 мм. Разницу следует уточнить по установочному чертежу; единое поле высоты очищено.

Среда должна быть негорючей и невзрывоопасной, маловязкой, без примесей и волокон. Руководство задаёт pH 5–9 и температуру −15…+120°C; плотность и вязкость выше воды требуют оценки двигателя. Предельная температура не означает разрешения на любую среду. Окружающий воздух — до+40°C, высота установки — не более 1000 м. Минимальное входное давление проверяют по NPSH.

Допустимое рабочее давление проверяют совместно с температурой по рисункам 5–6 и таблице исполнения. Напор насоса и допустимое давление корпуса — разные параметры. Для горячей жидкости особенно важны условия на входе и исключение кавитации. Присоединение по источнику и чертежу — круглый фланецDN 100; DN нельзя заменять резьбовым размером в дюймах.

Питание по карточке — 380 В,50 Гц, защита IP55, изоляция F. Насос ставят вертикально на согласованное основание с доступом для охлаждения двигателя. Трубопроводы монтируют герметично, по стрелке потока, без нагрузки на корпус; предусмотрите обратный клапан. До пуска насос заполняют водой и удаляют воздух. Сухой ход повреждает подшипники и механическое уплотнение.

Инструкция, модельный график и схема MV(S)32/45/64/90 сохранены в магазине. Общая схема расположения узлов не определяет количество ступеней конкретного изделия. Перед обслуживанием питание отключают и исключают случайный запуск. Для защиты при простое в мороз жидкость сливают. Гарантия эксплуатации по руководству — 24 месяца, хранения — 12 месяцев; условия поставки уточняются.

Артикул Металл-24:705377. Артикул поставщика:L14559. Цена и поставка — по заявке. Сертификат этой модели уточняется.
