LEO LVR 150-1-1 — поверхностный многоступенчатый центробежный насос для технических систем с номинальной подачей 150 м³/ч. Его рассматривают для повышения давления, фильтрации, водоподготовки, циркуляции охлаждающей жидкости и орошения при соблюдении условий руководства.
Описание
LEO LVR 150-1-1 — поверхностный многоступенчатый центробежный насос для технических систем с номинальной подачей 150 м³/ч. Его рассматривают для повышения давления, фильтрации, водоподготовки, циркуляции охлаждающей жидкости и орошения при соблюдении условий руководства.
Исполнение 1-1 обеспечивает 12,5 м напора в номинальной точке при полезной мощности 11 кВт. Полное обозначение сохраняют при заказе: соседние варианты ряда LVR 150 имеют собственные кривые, даже когда мощность двигателя одинакова. Для выбора проверяют требуемый расход и сопротивление конкретной сети.
Максимальная табличная подача — 180 м³/ч, максимальный напор — 18,3 м. Эти пределы относятся к разным режимам: максимумы расхода и напора одновременно не достигаются. Потребляемая P1 по поставщику 12,1 кВт; полезная P2 11 кВт сверена с таблицей инструкции. Электропитание — 380 В, 50 Гц.
Допускаются пресная чистая вода и сходные по свойствам негорючие, невзрывоопасные маловязкие жидкости без твёрдых частиц и волокон. Руководство прямо исключает питьевое водоснабжение, солёную воду, агрессивные и абразивные среды. Диапазон pH 4–10 у поставщика не отменяет этих ограничений и не подтверждает универсальную химическую стойкость.
Предельная температура жидкости в таблице — +120 °C. Работу с горячей жидкостью согласуют с условиями на входе, уплотнениями и режимом эксплуатации. Значение 10 бар в строке инструкции подписано как максимальное входное давление. Оно не задаёт универсальное допустимое давление на выходе: давление после насоса зависит также от развиваемого напора.
Поставщик указывает круглое фланцевое соединение DN125, защиту IP55 и класс изоляции F; предельная температура окружающего воздуха — +40 °C. Размеры основания, отверстий, общую высоту и класс фланцев проверяют по установочному чертежу точного исполнения до подготовки площадки. Общая схема устройства не заменяет монтажные размеры.
Установку и подключение выполняет квалифицированный специалист. Руководство допускает горизонтальное и вертикальное положения, но запрещает размещать двигатель снизу. Насос закрепляют на надёжном основании; трубопроводы должны иметь самостоятельные опоры. Герметичность соединений и направление вращения проверяют при вводе в работу.
Перед включением насос заполняют жидкостью и удаляют воздух. Всасывающую линию рассчитывают с учётом потерь; при подаче из резервуара применяют подходящие фильтр и обратный клапан. Обслуживание проводят после отключения питания. При риске замерзания воду из остановленного оборудования сливают согласно руководству.
В магазине сохранены оригинальные инструкция, график с обозначением этого исполнения и общая схема LVR/LVS32–200. График нужен для выбора рабочей точки; детали на общей схеме не подтверждают комплектность и взаимозаменяемость. Поставщик указывает гарантию 12 месяцев, руководство — до 24 месяцев эксплуатации с окончательным сроком у продавца; спорное поле очищено, условия гарантии уточняются.
Артикул Металл-24: 704738. Артикул поставщика: L16038. Цена и условия поставки — по заявке. Сертификат этой модели уточняется.
Инструкция
Открыть оригинальный документ — Насос верт. многоступ. LEO LVR 150-1-1

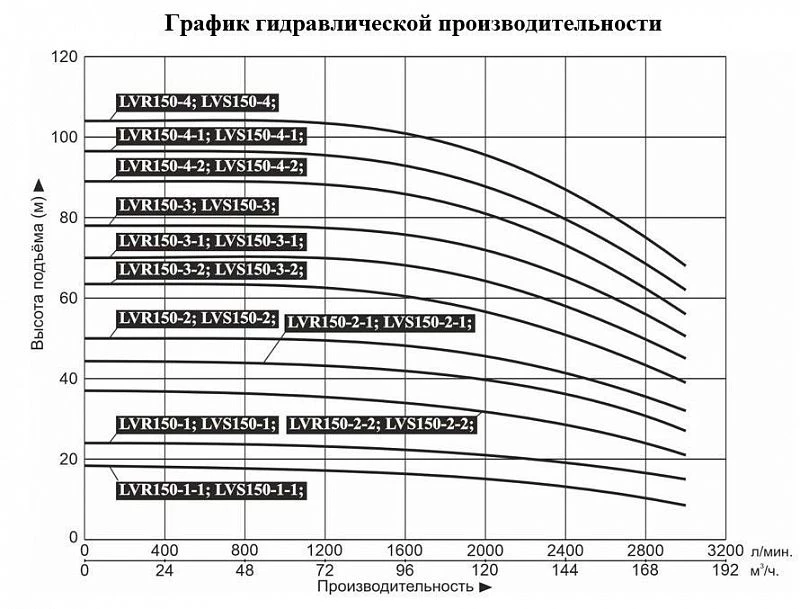

График
Открыть оригинальный документ — Насос верт. многоступ. LEO LVR 150-1-1
Схема
Открыть оригинальный документ — Насос верт. многоступ. LEO LVR 150-1-1
Общая схема LVR/LVS32–200; точное исполнение и состав деталей уточняются.
Сертификат
Сертификат этой модели уточняется.
|
Артикул поставщика
|
L16038 |
|
Бренд насоса
|
LEO |
|
Модель насоса
|
LVR 150-1-1 |
|
Серия насоса
|
LVR |
|
Вид насоса
|
поверхностный |
|
Тип насоса
|
Многоступенчатый (вертикальный) |
|
Потребляемая мощность P1, Вт
|
12100.0 |
|
Полезная мощность P2, Вт
|
11000.0 |
|
Напряжение, В
|
380.0 |
|
Частота сети, Гц
|
50.0 |
|
Максимальная подача, м³/ч
|
180.0 |
|
Номинальная подача, м³/ч
|
150.0 |
|
Максимальный напор, м
|
18.3 |
|
Номинальный напор, м
|
12.5 |
|
Класс защиты насоса
|
IP55 |
|
Максимальная температура жидкости, °C
|
120.0 |
|
Максимальная температура воздуха, °C
|
40.0 |
|
Диапазон pH
|
4-10 |
|
Количество рабочих колёс, шт
|
1.0 |
|
Максимальное давление, бар
|
10.0 |
|
Класс изоляции насоса
|
F |
