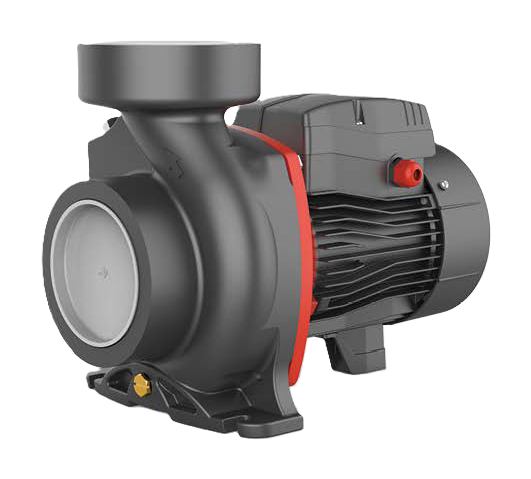

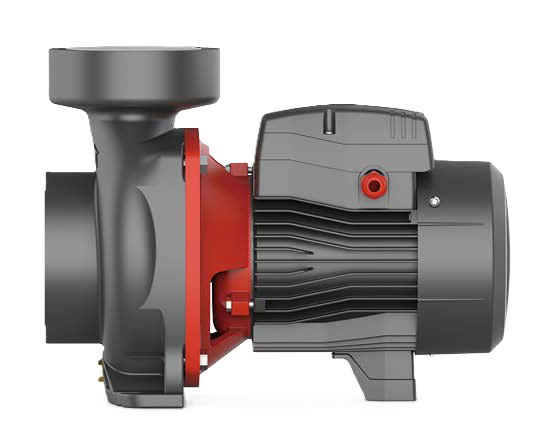

LEO AC110B3 — поверхностный центробежный насос для подачи чистой пресной воды. В коммерческой системе его подбирают по требуемому расходу, напору и условиям размещения, а не только по мощности двигателя. Двигатель и насосная камера остаются вне воды; жидкость проходит через подключённые трубопроводы.
Описание
LEO AC110B3 — поверхностный центробежный насос для подачи чистой пресной воды. В коммерческой системе его подбирают по требуемому расходу, напору и условиям размещения, а не только по мощности двигателя. Двигатель и насосная камера остаются вне воды; жидкость проходит через подключённые трубопроводы.
Для этого исполнения таблица инструкции указывает потребляемую мощность P1 2,1 кВт и полезную P2 1,1 кВт. Номинальная подача 500 л/мин соответствует напору 10,5 м. Максимальная подача 900 л/мин и предельный напор 12,5 м относятся к разным точкам графика; получить оба максимума одновременно нельзя.
Рабочая среда — пресная чистая вода либо жидкость с аналогичными физическими и химическими свойствами. По инструкции pH 6,5–8,5, размер нерастворимых частиц до 0,2 мм, их содержание до 0,1 %. Солёные, агрессивные, абразивные, легковоспламеняющиеся и взрывоопасные жидкости исключены. Для воды с песком или осадком требуется другое решение.
Карточка поставщика указывает материал рабочей камеры: чугун, рабочего колеса: латунь. Руководство подтверждает вал AISI 304 и медную обмотку статора. Совместимость среды оценивают для всего насоса, включая уплотнения. Материал отдельных деталей не разрешает работу с любой химически активной жидкостью.
Электропитание — 380 В, 50 Гц; рабочий ток по модельной строке 5,5 А, пусковой 27,5 А. Это исполнение не получает общего обещания встроенной термозащиты. Подключение и внешнюю защиту двигателя согласовывают по маркировке и руководству. Заземление и подключение выполняет квалифицированный специалист.
Предельная температура жидкости по руководству +60 °C, окружающего воздуха +50 °C. Класс IPX4 не означает возможность погружения двигателя. Насос устанавливают на ровном горизонтальном основании в сухом проветриваемом месте, защищённом от осадков, прямого солнца и мороза.
Входное присоединение 3 дюйма, выходное 3 дюйма. Табличная высота всасывания до 8 м требует учёта потерь и фактических условий. Всасывающую линию делают герметичной, трубы закрепляют на собственных опорах. Корпус не должен удерживать вес трубопровода; размеры соединений сверяют до покупки.
Перед первым пуском заполняют насосную камеру водой. На всасывании предусматривают фильтр и обратный клапан по руководству. Проверяют уровень и герметичность. Работа без жидкости недопустима. При течи, перегреве или необычном шуме питание отключают; обслуживание и слив на зиму выполняют после остановки.
В карточке доступны оригинальная инструкция, график с обозначением модели и общая схема её семейства. Схема помогает понять устройство, но детали и комплектность уточняют по конкретному исполнению. Насос не заявлен как готовая автоматическая станция: управление выбирают отдельно. Гарантия источника 12 месяцев, инструкции — до 24; спорное поле очищено, итоговые условия уточняются.
Артикул Металл-24: 701122. Артикул поставщика: L16293. Цена и условия поставки — по заявке. Сертификат этой модели уточняется.
Инструкция
Открыть оригинальный документ — Насос поверхностный LEO AC 110B3

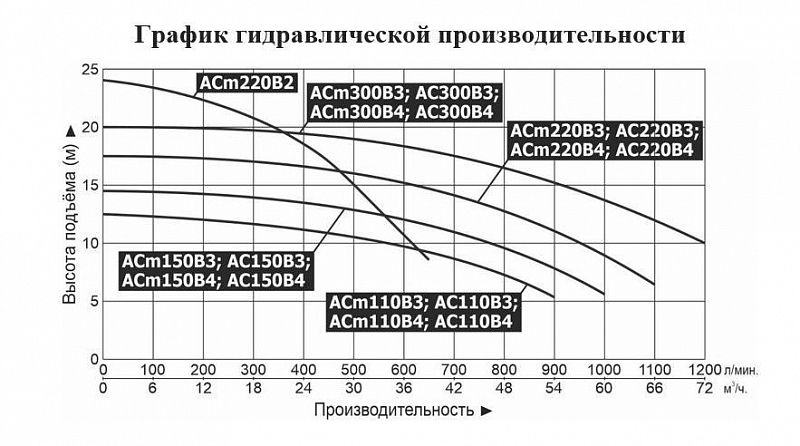

График
Открыть оригинальный документ — Насос поверхностный LEO AC 110B3
Схема
Открыть оригинальный документ — Насос поверхностный LEO AC 110B3

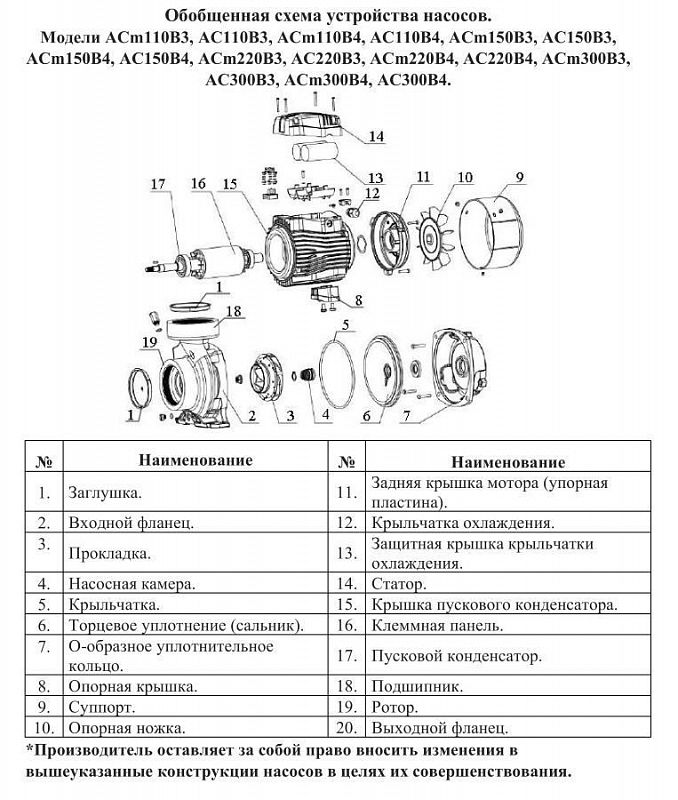

Обобщённая схема AC(m) B3/B4; точные детали и комплектность уточняются.
Сертификат
Сертификат этой модели уточняется.
|
Артикул поставщика
|
L16293 |
|
Бренд насоса
|
LEO |
|
Модель насоса
|
AC 110B3 |
|
Серия насоса
|
AC |
|
Вид насоса
|
поверхностный |
|
Тип насоса
|
центробежный |
|
Потребляемая мощность P1, Вт
|
2100.0 |
|
Полезная мощность P2, Вт
|
1100.0 |
|
Напряжение, В
|
380.0 |
|
Частота сети, Гц
|
50.0 |
|
Максимальная подача, м³/ч
|
54.0 |
|
Номинальная подача, м³/ч
|
30.0 |
|
Максимальный напор, м
|
12.5 |
|
Номинальный напор, м
|
10.5 |
|
Высота всасывания, м
|
8.0 |
|
Входное присоединение, дюйм
|
3.0 |
|
Выходное присоединение, дюйм
|
3.0 |
|
Материал рабочей камеры
|
Чугун |
|
Материал рабочего колеса
|
Латунь |
|
Материал обмотки статора
|
Медь |
|
Размер включений, мм
|
0.2 |
|
Содержание нерастворимых частиц, %
|
0.1 |
|
Пусковой ток, А
|
27.5 |
|
Рабочий ток, А
|
5.5 |
|
Класс защиты насоса
|
IPX4 |
|
Максимальная температура жидкости, °C
|
60.0 |
|
Максимальная температура воздуха, °C
|
50.0 |
|
Диапазон pH
|
6.5-8.5 |
|
Количество рабочих колёс, шт
|
1.0 |
|
Класс изоляции насоса
|
F |
