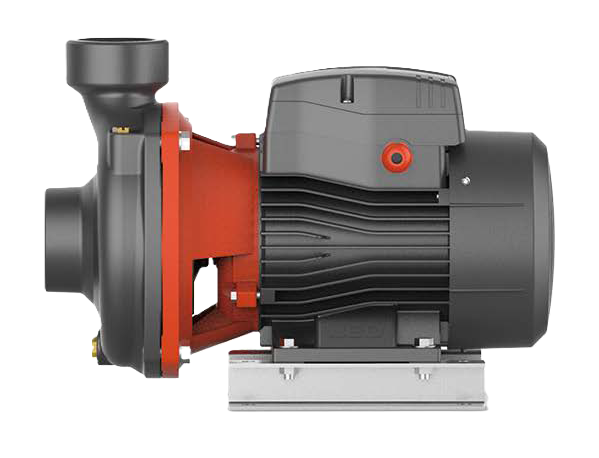

LEO ACm220B2 — поверхностный центробежный насос для подачи чистой пресной воды. В коммерческой системе его подбирают по требуемому расходу, напору и условиям размещения, а не только по мощности двигателя. Двигатель и насосная камера остаются вне воды; жидкость проходит через подключённые трубопроводы.
Описание
LEO ACm220B2 — поверхностный центробежный насос для подачи чистой пресной воды. В коммерческой системе его подбирают по требуемому расходу, напору и условиям размещения, а не только по мощности двигателя. Двигатель и насосная камера остаются вне воды; жидкость проходит через подключённые трубопроводы.
Для этого исполнения таблица инструкции указывает потребляемую мощность P1 2,65 кВт и полезную P2 2,2 кВт. Номинальная подача 340 л/мин соответствует напору 20 м. Максимальная подача 650 л/мин и предельный напор 24 м относятся к разным точкам графика; получить оба максимума одновременно нельзя.
Рабочая среда — пресная чистая вода либо жидкость с аналогичными физическими и химическими свойствами. По инструкции pH 6,5–8,5, размер нерастворимых частиц до 0,2 мм, их содержание до 0,1 %. Солёные, агрессивные, абразивные, легковоспламеняющиеся и взрывоопасные жидкости исключены. Для воды с песком или осадком требуется другое решение.
Карточка поставщика указывает материал рабочей камеры: чугун, рабочего колеса: латунь. Руководство подтверждает вал AISI 304 и медную обмотку статора. Совместимость среды оценивают для всего насоса, включая уплотнения. Материал отдельных деталей не разрешает работу с любой химически активной жидкостью.
Электропитание — 220 В, 50 Гц; рабочий ток по модельной строке 12 А, пусковой 60 А. Руководство предусматривает встроенную термозащиту обмотки для этого однофазного исполнения. Она не заменяет контроль наличия воды. Заземление и подключение выполняет квалифицированный специалист.
Предельная температура жидкости по руководству +60 °C, окружающего воздуха +50 °C. Класс IPX4 не означает возможность погружения двигателя. Насос устанавливают на ровном горизонтальном основании в сухом проветриваемом месте, защищённом от осадков, прямого солнца и мороза.
Входное присоединение 2 дюйма, выходное 2 дюйма. Табличная высота всасывания до 8 м требует учёта потерь и фактических условий. Всасывающую линию делают герметичной, трубы закрепляют на собственных опорах. Корпус не должен удерживать вес трубопровода; размеры соединений сверяют до покупки.
Перед первым пуском заполняют насосную камеру водой. На всасывании предусматривают фильтр и обратный клапан по руководству. Проверяют уровень и герметичность. Работа без жидкости недопустима. При течи, перегреве или необычном шуме питание отключают; обслуживание и слив на зиму выполняют после остановки.
В карточке доступны оригинальная инструкция, график с обозначением модели и общая схема её семейства. Схема помогает понять устройство, но детали и комплектность уточняют по конкретному исполнению. Насос не заявлен как готовая автоматическая станция: управление выбирают отдельно. Гарантия источника 12 месяцев, инструкции — до 24; спорное поле очищено, итоговые условия уточняются.
Артикул Металл-24: 701160. Артикул поставщика: L16302. Цена и условия поставки — по заявке. Сертификат этой модели уточняется.
Инструкция
Открыть оригинальный документ — Насос поверхностный LEO AСm 220B2

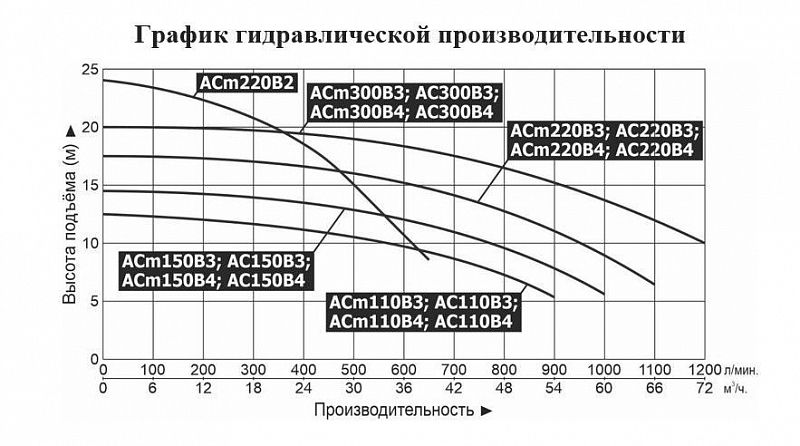

График
Открыть оригинальный документ — Насос поверхностный LEO AСm 220B2
Схема
Открыть оригинальный документ — Насос поверхностный LEO AСm 220B2

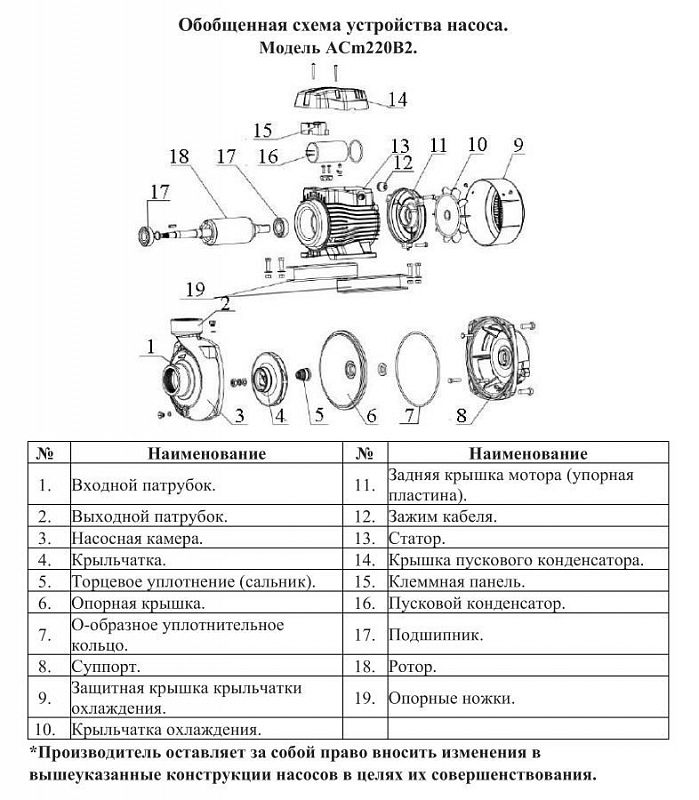

Обобщённая схема ACm220B2; точные детали и комплектность уточняются.
Сертификат
Сертификат этой модели уточняется.
|
Артикул поставщика
|
L16302 |
|
Бренд насоса
|
LEO |
|
Модель насоса
|
AСm 220B2 |
|
Серия насоса
|
AСm |
|
Вид насоса
|
поверхностный |
|
Тип насоса
|
центробежный |
|
Потребляемая мощность P1, Вт
|
2650.0 |
|
Полезная мощность P2, Вт
|
2200.0 |
|
Напряжение, В
|
220.0 |
|
Частота сети, Гц
|
50.0 |
|
Максимальная подача, м³/ч
|
39.0 |
|
Номинальная подача, м³/ч
|
20.4 |
|
Максимальный напор, м
|
24.0 |
|
Номинальный напор, м
|
20.0 |
|
Высота всасывания, м
|
8.0 |
|
Входное присоединение, дюйм
|
2.0 |
|
Выходное присоединение, дюйм
|
2.0 |
|
Материал рабочей камеры
|
Чугун |
|
Материал рабочего колеса
|
Латунь |
|
Материал обмотки статора
|
Медь |
|
Размер включений, мм
|
0.2 |
|
Содержание нерастворимых частиц, %
|
0.1 |
|
Пусковой ток, А
|
60.0 |
|
Рабочий ток, А
|
12.0 |
|
Класс защиты насоса
|
IPX4 |
|
Максимальная температура жидкости, °C
|
60.0 |
|
Максимальная температура воздуха, °C
|
50.0 |
|
Диапазон pH
|
6.5-8.5 |
|
Длина кабеля насоса, м
|
1.0 |
|
Количество рабочих колёс, шт
|
1.0 |
|
Класс изоляции насоса
|
F |
